2024年10月から、車検に「OBD検査」が導入されます。

これは、衝突被害軽減ブレーキ等の自動運転技術が搭載された車両に対して、異常がないか詳細に確認する目的で導入される検査です。

この記事では、OBD検査の概要から検査の流れ、OBD検査で出てくる専門用語について解説していきます。

自分の愛車がOBD検査の対象車両であれば、この記事を読んで検査について把握しておいてください。

また、以下の記事ではOBD検査による車検について詳しく解説しています。

OBD検査とは何？

OBD検査とは、自動運転技術を搭載した一部の車両を対象に行われる検査です。2024年の10月から、車検のOBD検査がスタートします。

OBD検査とは、「On Board Diagnostics（車載式故障診断装置）」という特殊なツールを使用する、新しい自動車検査手法です。

OBD検査を導入する背景や、検査内容をまとめると以下の通りになります。

OBDによる自動車の装置の故障診断の結果、当該装置に不具合が生じていると判定した場合には、自動車のコンピュータ（ECU）に故障コード（DTC）が記録されます。

OBD（車載式故障診断装置）を活用した検査方法と検査項目

こちらでは、OBD検査（車載式故障診断装置）の検査方法や手順、検査項目について解説していきます。

検査方法

OBD検査（車載式故障診断装置）では、保安基準不適合となる「特定DTC」を、あらかじめ機構サーバーに蓄積しておきます。

そして、車両のOBDに専用のスキャンツールを接続し通信を行い、特定DTCに該当する箇所がないか確認を行う流れです。

スキャンツールと特定DTCに関しては、後述で詳しく解説しているので合わせて参考にしてください。

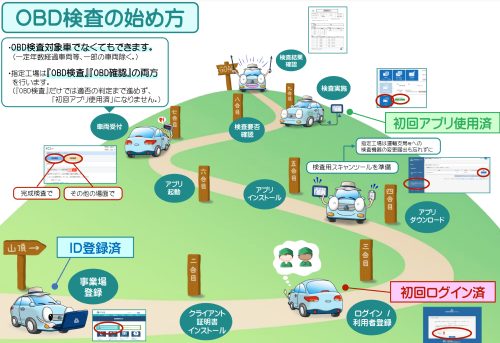

検査の流れ

国土交通省の情報を元に、OBD検査の流れについてまとめたので参考にしてください。

ここで「特定DTC」が見つかると、自動運転技術に故障があることになります。

故障があると、走行中に自動運転技術が不具合を起こしたり暴走したりして、事故に繋がる可能性が高いです。

すぐにディーラーや整備工場に相談して、修理してもらう必要があります。

検査項目

OBD検査は、自動運転技術を搭載した車に行うものです。

自動運転技術の種類にも様々ありますが、車検におけるOBDの検査項目については以下の通りになります。

装置の故障を検知すると、「特定DTC」が検出されます。

1つでも「特定DTC」があると、運転中に誤作動を起こして事故に繋がる可能性があるため、不合格となり車検が通りません。

法定スキャンツールとは？

こちらではOBD検査で欠かせない、法定スキャンツールについて解説していきます。

法定スキャンツールの機能

法定スキャンツールとは、特定DTCを見つけるための外部故障診断機のことです。

車両と機構サーバーを繋ぐもので、このスキャンツールがないと、自動運転技術に異常があるかどうかを判断できません。

「特定DTC照会アプリ」をインストールしたスキャンツールのことを「法定スキャンツール」と言います。

デバイスについて

法定スキャンツールとは、「特定DTC照会アプリ」をインストールしたデバイスのことです。

検査用に開発された専用のタブレットをはじめ、アプリさえインストールしていれば、スマホやパソコンも法定スキャンツールとなります。

VCIとは

検査用に開発された専用のタブレットであれば、車両のOBDコネクタに接続することで、機構サーバーと通信できます。

しかしスマホやパソコンの場合は、「VCI」を間に挟まないと機構サーバーと通信することができません。

VCIとは「Vehicle Communication Interface（ヴィークル・コミュニケーション・インターフェース）」の略で、直訳すると「車両通信を接続するもの」です。

スマホやパソコンを、USBやBluetooth通信などを通して、検査車両へ接続することが可能となります。

特定DTC（Diagnostic Trouble Code）とは？

自動車の装置に不具合が見つかると、DTC（デジタル・トラブル・コード）という故障コードが記録されます。

DTCのなかには「特定DTC」というのがあり、これは車検が通るか通らないかを判断する、重大な記録です。

こちらでは、特定DTCの定義や特定DTC情報の管理と提供の方法について、解説していきます。

特定DTCの定義

特定DTCとは、車検でOBD検査を行った際に「不合格」と判断される故障コードです。

OBDによる自動車の装置の診断で、当該装置に不具合が生じていると判定されると、故障コード（DTC）が記録されます。

故障コードのなかには「特定DTC」というものがあり、これはOBDが「故障」の存在を推断できるものとして、自動車メーカーが定めるものです。

2023年6月現在、国土交通省では以下の全てに該当するDTCを「特定DTC」としています。

１：OBD検査の対象自動車・装置について、保安基準に定める性能要件を満たさなくなる『故障』の発生を推断できるDTCであること。

２：安全関係のOBDについては、イグニッション・オン時の停車状態［又は…の状態］で、OBDのみにより1.の『故障』の存在を推断できるDTC（例：回路の断線、センサの機能不全等に係るDTC）として、自動車メーカーが定めるものであること。
ここで、以下のDTCは「特定DTC」に含まない。

イグニッション・オン時に停車状態で記録されないDTC『故障』に当たるか検証中の状態におけるDTC当該DTCのみでは、『故障』の存在を推断できないDTC当該DTCのみでは、保安基準に定める性能要件を満たさなくなるか判断できないDTC

３：環境関係のOBDについては、細目告示別添48において警告灯の点灯が義務付けられている『故障』に係るDTC（現在故障コードに限る）であること。
なお、車検時には、特定DTCがなく、かつ、レディネスコードが存在することをもって、合格とする。

引用：国土交通省（特定DTCの詳細定義について）

車検で特定DTCが出ると不合格となりますが、これら以外のDTCについては、「特定DTC」とせず、車検不合格とはなりません。

特定DTC情報の管理と提供方法

自動車メーカー等から提出される特定DTC情報については、軽自動車も含めて自動車技術総合機構が新設する、機構サーバーで管理されます。

自動車技術総合機構において、自動車から読み取ったDTCが特定DTCに該当するかを自動で判定するための「特定DTC判定アプリ」を開発して管理していく予定です。

OBD検査はどこで行う？

OBD検査は、法定スキャンツールやVCIがあるディーラーや整備工場、車検専門店で行います。

2024年10月から対象車両に、車検のOBD検査が義務化されますが、全ての整備工場や車検専門店で法定スキャンツールが用意されているとは限りません。

もしも、自分の車がOBD車検の対象車両の場合、行きつけの専門店や工場があれば、法定スキャンツールが用意されているかどうか確認しましょう。

OBD検査に関するよくある質問

こちらではOBD検査に関する疑問について、簡潔に照会していきます。

OBD検査についてのまとめ

将来的には自動運転技術も進化し、多くの車両でOBD検査がスタンダードになることが予想されます。

OBD検査をスムーズに行うためにも、早い段階で検査内容を把握するのがおすすめです。
